石英资料:0716-8304668/0716-8333088
石英纤维 销售电话 : 18071880998
石英资料:0716-8304668/0716-8333088
石英纤维 销售电话 : 18071880998
资料简介
Introduction
FLH311
天然石英锭，选取气炼工艺造作，气泡少，拥有优良的通明度和几何尺寸，资料利用率高。
FLH321
天然高纯石英锭，更高纯度，选取气炼工艺造作，气泡少，拥有优良的通明度和几何尺寸，资料利用率高。
FLH321H
天然低铝、低碱高纯石英锭。
FLH321HS
险些无气泡、超高纯、低碱低铝，险些无包裹物、耐高温机能强，是梦想的视窗资料。
FLH321N
挪威砂资料，更高纯度，选取气炼工艺造作，气泡少，拥有优良的通明度和几何尺寸，资料利用率高。

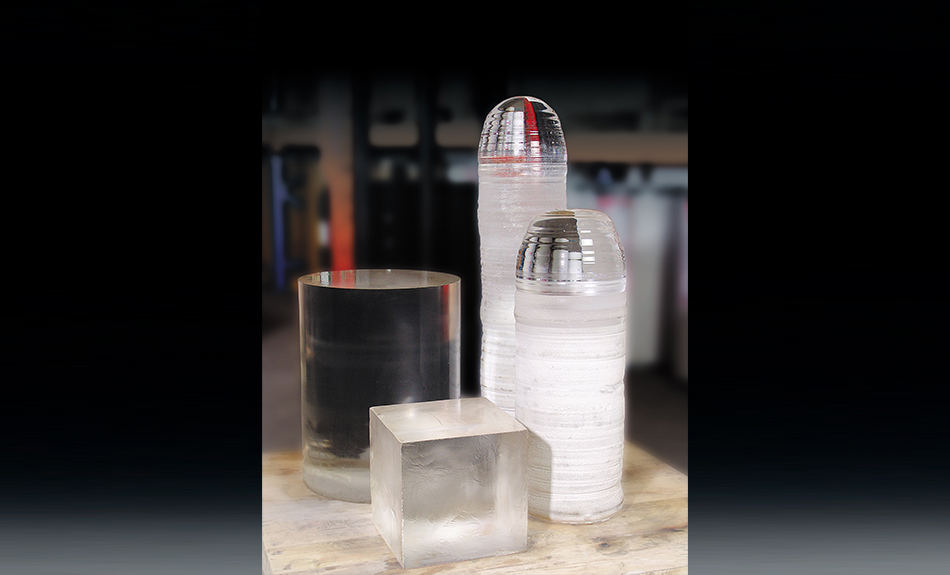

气熔石英资料
气泡少，拥有优良的通明度和几何尺寸。宽泛利用于半导体、光纤、太阳能光伏、光学镀膜等领域。
The material has few bubble in it with excellent transparency and geometric dimension .They are widely used for semiconductor,Optical Fiber, Solar Energy Photovoltaics, Optical Coating/Filming.
气熔高纯少气泡石英资料
气熔高纯少气泡石英资料，拥有气泡少、纯度高，险些无包裹物、耐高温机能等个性，宽泛的利用于半导体先进造程、光学、化学加工、紫表线和高温窗口等。
Thanks to the few bubbles, high purity, almost no inclusion, high temperature resistant performance and other characteristics,FLH321HS has been widely used in semiconductor advanced manufacturing, optical, chemical processing, UV and high temperature window.
杂质含量
Chemical purity
FLH311 杂质元素典型值 (ppm)
Al
22.00
B
0.20
Ca
1.50
Co
＜0.05
Cu
＜0.05
Fe
1.50
K
2.00
Li
2.00
Mg
0.30
Mn
＜0.10
Na
2.00
Ni
＜0.10
Ti
2.00
OH
~200
FLH321 杂质元素典型值 (ppm)
Al
14.20
B
0.08
Ca
0.50
Co
＜0.50
Cu
＜0.01
Fe
0.23
K
0.30
Li
0.50
Mg
＜0.05
Mn
＜0.05
Na
0.30
Ni
＜0.05
Ti
1.30
OH
~200
FLH321H 杂质元素典型值 (ppm)
Al
8.00
B
0.04
Ca
0.60
Co
＜0.05
Cu
＜0.01
Fe
0.15
K
0.07
Li
0.15
Mg
＜0.05
Mn
＜0.05
Na
0.12
Ni
＜0.05
Ti
1.40
OH
~200
FLH321N 杂质元素典型值 (ppm)
Al
12.00
B
0.08
Ca
0.30
Co
＜0.02
Cu
＜0.01
Fe
0.10
K
0.20
Li
0.40
Mg
＜0.05
Mn
＜0.05
Na
0.40
Ni
＜0.03
Ti
1.20
OH
~200
FLH321HS 杂质元素典型值 (ppm)
Al
8.00
B
＜0.04
Ca
0.60
Co
＜0.05
Cu
＜0.01
Fe
0.20
K
0.10
Li
0.20
Mg
0.01
Mn
＜0.05
Na
0.10
Ni
＜0.05
Ti
1.30
OH
~200
物理机能
Physical Property
力学机能
密度（g/cm?）
杨氏模量（GPa）
泊松比
抗弯强度（MPa）
抗压强度（MPa）
抗拉强度（MPa）
抗扭强度（MPa）
莫氏硬度
2.2
74
0.16
65
1100
50
30
6-7
电学机能
介电常数
介电损耗
介电强度(V/m)
电阻率（Ω.cm）
3.74
0.0002
3.7×107
1×1016
热学机能
应变点(η=1014.5 ℃)
退火点(η=1013 ℃)
软化点(η=107.8 ℃)
热导率(W/m·k)(20℃)
比热(J/kg.k)
热膨胀系数(x10 -7/k)
α ：20℃~320 ℃
1080
1180
1700
1.4
670
5.5
超凡国际官网气熔通明石英
征询电话：0716-8304668、0716-8333088
关注超凡国际官网企业微信
企业邮箱
Copyright?2018 超凡国际官网 All Rights Reserved
